RXI-100環形被動防護網
日期：2021-12-31 11:05:20 / 人氣：691 / 來源：本站
型號 | 網型 | 上/下支撐繩（每跨平均減壓環數）網型 | 上拉錨繩 | 側拉錨繩 | 下拉及中間加固拉錨繩 | 縫合繩 |
RXI -100 | R9/3/300 | Φ18雙繩，每跨每根各1個減壓環（6） | Φ16單繩，“人”字形布置，每根1個減壓環 | Φ16雙繩 | Φ16單繩 | Φ12 |
注1：除上述構成外，均含鋼柱（系統高度為3/4/5/6/7m時，分別為16/18/20/20B/22B號工字鋼加工而成）和拉錨錨桿（側拉錨桿一般為2φ16*2.5或2φ16*3鋼絲繩錨桿，其余為2φ16*2鋼絲繩錨桿）。 注2：是不帶鋼絲格柵根據需攔截石尺寸設計確定。 注3：要求帶減壓環的，φ12-φ14鋼絲繩帶GS-8000減壓環，φ16-φ18鋼絲繩帶GS-8001減壓環，φ20-φ22帶GS-8002減壓環，其能量吸收能為分別不應小于30/50/130KJ，啟動荷載應介于其相連的鋼絲繩最小破斷拉力的20%-30%，若改變減壓環性能參數，則應改變其配置數量。 | ||||||

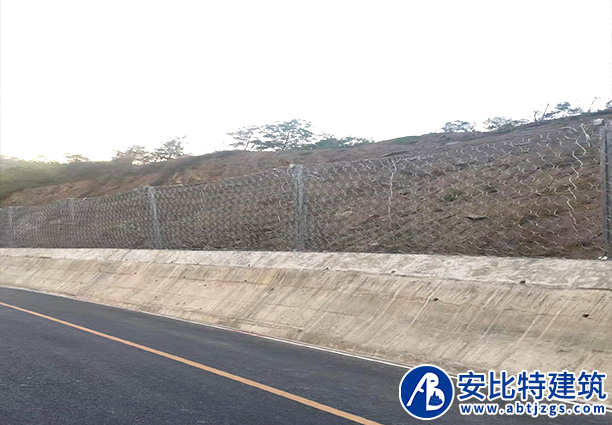

被動網（環形網）
SNS被動防護系統簡介
被動防護系統由鋼柱和鋼繩網聯合組合構成一個整體，對所防護的區域形成坡面防護，從而阻止崩塌巖石的下墜，起到邊坡防護作用，被動防護系統在材料的設計上考慮了易于安裝，即用最少量的開挖來實現最快速簡便的施工安裝，系統部件全部實行標準化的工廠生產，現場施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的安裝作業，施工安裝和維修人員僅需要少量常見機具即可進行系統的安裝，維修和部件更換。
基座與鋼柱的定位座，為鋼結構件，連接件用于實現鋼柱和基座間鉸連接的構件，鋼柱的基座及連接件的防腐要求應不低于其連接的鋼柱的防腐性能。
減壓器（環）：根據與其相連的鋼絲繩直徑不同和設計能量分別采用不同型號的減壓器。減壓環一般有三種型號，見表2.
減壓器（環）的啟動荷載應介于與其相連的鋼絲繩斷裂拉力的10%-70%，其臨界變形荷載不小于50KN。
減壓器（環）用熱軋鋼板GB/T 912 的技術要求，表面鍍鋅防銹，鍍鋅層厚度不小于8UM
作者：admin
