APS-300/R主動絞索防護網

1、采用帶錯墊板的鋼篇錨桿將S140型絞索網和低強度鋼絲格橘張緊固定覆蓋于邊坡上，從而提高表層巖土體的穩定性，阻止巖塊的崩落或限制局部巖土體的破壞。系統組成；絞索網網片、帶錨墊板的鋼筋錨桿、邊界繩、鋼絲繩錨桿、格柵及連接構件2.S/140型絞索網片是由三根3mm直徑鋼絲制成1x3結構形式的鋼絞線（直徑為6.4mm）鏈?zhǔn)骄幙椂?，其網孔內切圓直徑140mm、網孔長短軸長度之比不應大于2，常用網片標準規格為3.5mx10m.編制統索網所用鋼絲應符合T/CAGHP 066-2019與YB/T 5343-2015的規定，其鋼絲公稱抗拉強度不應低于1770MPa，采用熱鍍鋅+5%鋁+混合稀土合金，鍍層等級不低于AB級，鍍層重量不低于165g/m2/，鋼絞線破斷拉力不應小于36kN環鏈破斷拉力不應小于30kN.絞索網頂破力不小于355kN.

3、鋼絲格橘：所用鋼絲應符合YB/T 5294-2009的規定，采用冷拉普通鋼絲熱浸鐘處理，公稱抗拉強度不應高于1010MPa，熱鍍鋅等級不應低于AB

4、銅筋錨桿，具體設計

5.錯墊板：菱形鋼板，四個角帶有扣爪，尺寸不小于320x180mm，厚度不小于10mm.

6.績合繩：所用鋼絲繩應符合GB/T 20118-2017的規定，其鋼絲強度不應低于1770MPa，熱鍍鋅等級不低于AB級，鋼絲繩不應有斷絲、脫絲和銹蝕現象。

7、邊界繩：用于封閉防護網四周邊沿的鋼絲繩，根據其位置分為上邊界繩、下邊界繩和側邊界繩，單根長度不宜大于40m.所用鋼絲繩應符合GB/T

20118-2017的規定，其鋼絲強度不應低于1770MPo，熱鏡鋅等級不低于AB級。鋼絲繩不應有斷絲、脫絲和銹蝕現象。

8、鋼絲繩錨桿：用直徑不小于16mm的單根鋼絲繩（3x7-φ16）彎折后用繩夾或鋁合金緊固套管固定而成，并在固定后的環套內嵌套雞心環，邊界繩兩端各配一根鋼絲繩錨桿。所用鋼絲繩應符合GB/T 20118-2017的規定，其鋼絲公稱抗拉強度不應低于1770MPa，最小破斷拉力不小于150kN，熱鍍鋅等級不低于A級，錨桿錨固抗拔力不小于50kN.

9、輔助錨桿：選用件，用于在局部低回處使絞索網更好地緊貼坡面，構成與主要錨桿相同，但直徑可約小，一般為20~25mm，長度一般選用1~1.5m，其錨墊板亦可適當減小。

10、防護系統的設置位置、防護區域等詳見設計圖。防護區域宜向潛在落石區域上沿及兩側或較破碎的坡口線以上延伸1m以上。

11、本圖錨桿和鋼絲繩規格適合于一般條件下的標準化設計，特殊情況下可以另行計算確定，同時相應修改相關標注和說明參數。

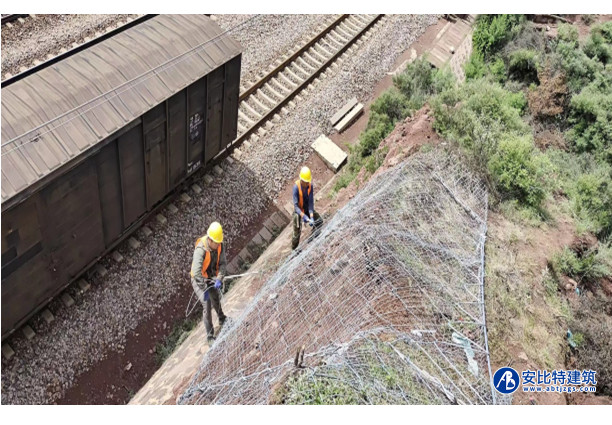

施工工藝及要點

1、清坡：規整地形邊界，清除浮土浮石，需要時回填凹坑，砍伐無特殊保留價值的樹木至根部；

2、以坡腳為基準線放線布置錨桿孔位，宜設于天然凹坑處，但問距不應大于設計值的10%；

3、自上而下按設計深度鉆鑿錨桿孔并清孔，孔徑不應小于p42，在確保錨桿與水平面的夾角不小于15"的前提下應盡可能垂直于坡面；當局部孔位處因地層松散或破碎而不能成孔時，可以采用斷面尺寸不小于0.4x0.4m的C15砼基礎置換不能成孔的巖土段；

4、安裝錨桿并注漿，清理錨桿頭并使其裸露長度為10~18cm；漿體應采用強度等級不低于M20的水泥砂漿或水泥漿（建議漿體配制的水灰比宜為0.45~

0.55，水泥砂漿的灰砂比宜為1.0~2.0），確保漿液飽滿，在進行下一道工序前注漿體養護不少于三天；

5、從上向下鋪掛格概網，格?網間重疊完度不宜小于5cm，兩張格橘網間以及必要時格柵網與支撐繩間用p1.5扎絲進行扎結，當坡角小于45"時，扎結點間距一般不宜大于2m，當坡角大于45"時，扎結點間距一般不宜大于1m；

6、從上向下鋪設絞索網，相鄰網片的邊沿網孔間用p8鋼絲繩或卸扣縫合連接，縫合繩縫合方式為從相鄰網孔間直接穿過或纏繞方式，縫合繩端頭應用兩個繩卡緊固（本設計所有繩卡間距宜為鋼絲繩直徑的6~7倍，其U形螺栓應位于尾繩段一側）；

7、將邊界繩從絞索網邊沿網孔穿過至兩端鋼絲繩錨桿，張緊并用4個繩卡緊固；

8、安裝錨墊板并護緊螺母施加預應力，使絞索網張緊并緊貼坡面或稍壓入地層，上邊界及側邊界繩應卡壓在錨桿外側，下邊界繩宜交替卡壓在錨桿的上側與下側，尤其是非直線延伸或地形復雜時，地形復雜或非直線延伸的創邊界繩亦可采用這種交替卡壓方式；

9、檢查絞索網與坡面的貼緊情況（一般連續懸空面積不得大于5m2），根據需要布置安裝輔助錨桿.

10、未盡事宜，嚴格接照相關規范和標準執行，成都安比特建筑工程有限公司為您專業定制。
